​镁合金SCCT基自修复-散热-抗静电一体化表面改性技术及其工程化应用

作者：合肥华清高科表面技术研发中心 镁合金 SCCT 技术项目组

单位：合肥华清高科表面技术有限公司，安徽 合肥 230000

联系方式：电话：15956911638；E-mail：664520171@qq.com

摘要

针对镁合金本征耐蚀性差、表面被动辐射散热能力弱、静电积聚风险突出，以及传统表面改性工艺功能单一、多层复合体系性能兼容度低的行业共性瓶颈，本文提出一种基于 自修复导电转化（SCCT）的自修复 - 散热 - 抗静电一体化表面改性技术体系（SCCT-SRHAS）。该技术采用温和电化学原位成膜工艺，在镁合金基体表面生成冶金结合的纳米复合导电陶瓷膜，通过单道工序同步实现长效防腐、导热 - 辐射双效散热、分级抗静电、耐磨防护与电磁屏蔽多重功能。性能测试结果表明：膜层在 8~14 μm 波段红外发射率可达 0.85~0.90，膜层导热系数为 90~150 W/(m・K)；配套封闭工艺后中性盐雾耐受时长最高达 1440 h；通过纳米导电相掺杂调控，可实现导电级、静电耗散级、绝缘级三级抗静电性能定制，且膜层划痕损伤后可通过缓释微胶囊实现防腐与导电性能同步自修复。该技术突破了传统工艺 “多重性能难以协同” 的技术矛盾，已在新能源汽车、5G 通信、航空航天等领域完成工程验证，为功能化镁合金（FMA）规模化应用提供了核心技术支撑。

关键词：镁合金；表面改性；自修复陶瓷转化膜；辐射散热；分级抗静电；轻量化

Study on SCCT-based Integrated Surface Modification Technology with Self-healing, Heat Dissipation and Anti-static Properties for Magnesium Alloys and Its Engineering Application

Author: Magnesium Alloy SCCT Project Team, R&D Center of Surface Technology, Hefei Huaqing High-Tech

Affiliation: Hefei Huaqing High-Tech Surface Technology Co., Ltd., Hefei 230000, Anhui, China

Contact: Tel: +86 15956911638; E-mail: 664520171@qq.com

Abstract

Aiming at the common industrial bottlenecks of magnesium alloys, including poor intrinsic corrosion resistance, weak passive radiative heat dissipation capacity, prominent electrostatic accumulation risk, single function of traditional surface modification processes, and low performance compatibility of multi-layer composite systems, this paper proposes an integrated surface modification technology system (SCCT-SRHAS) based on Self-Repairing Conductive Conversion (SCCT) technology. Adopting a mild electrochemical in-situ film-forming process, this technology fabricates a metallurgically bonded nanocomposite conductive ceramic film on magnesium alloy substrates, and simultaneously realizes multiple functions of long-term corrosion protection, dual-effect heat dissipation via conduction and radiation, graded anti-static performance, wear resistance and electromagnetic shielding in a single process.

Performance tests show that the infrared emissivity of the film in the 8–14 μm atmospheric window reaches 0.85–0.90, and its thermal conductivity ranges from 90 to 150 W/(m·K). With the supporting sealing process, the maximum neutral salt spray resistance duration reaches 1440 h. By regulating the doping of nano conductive phases, three levels of anti-static properties (conductive level, static dissipative level and insulating level) can be customized. After scratch damage, the film can realize synchronous self-healing of corrosion resistance and conductivity through sustained-release microcapsules. This technology breaks through the technical contradiction that "multiple properties are difficult to coordinate" in traditional processes, and has been engineering-verified in new energy vehicles, 5G communication, aerospace and other fields, providing core technical support for the large-scale application of functionalized magnesium alloys (FMA).

Key words: magnesium alloy; surface modification; self-healing ceramic conversion coating; radiative heat dissipation; graded anti-static property; lightweight

1 引言

在全球高端装备向绿色轻量化、高热流密度、高服役可靠性加速演进的产业背景下，镁合金作为目前工程应用中密度最低的金属结构材料（密度 1.74~1.85 g/cm³），凭借高比强度、高比刚度、优异的阻尼减震性能与易切削加工特性，已成为新能源汽车、5G 通信、航空航天、低空经济等领域实现结构减重、提升装备能效的核心优选材料 。

然而，镁的标准电极电位低至 - 2.37 V，本征电化学活性极强，在湿热、盐雾、冷凝等服役环境中极易发生电化学腐蚀；同时，镁合金基体本征红外发射率仅为 0.1~0.2，表面辐射换热能力薄弱，在密闭无风扇的高热流密度场景下无法通过被动散热有效耗散热量，易引发设备过热降额、元器件寿命衰减等热失效问题；此外，绝缘防腐膜层引发的静电积聚风险，进一步限制了镁合金在精密电子、储能防爆等领域的应用。

当前镁合金主流表面改性工艺包括化学钝化、微弧氧化、有机喷涂等，普遍存在功能单一的技术缺陷：防腐型膜层多为绝缘体系，无法为静电荷提供泄放通路；导电与散热涂层多采用后涂覆工艺制备，易引入界面热阻割裂基体导热通路，且自身耐蚀性能不足。若通过多层涂层堆叠实现多重功能复合，不仅会牺牲零件尺寸精度、提升加工成本，还存在层间结合力弱、服役稳定性差等问题，难以保障长期可靠服役。

针对上述行业痛点，本文基于自主研发的 SCCT 自修复导电转化技术，构建了自修复 - 散热 - 抗静电一体化表面改性体系，从膜层微观结构设计层面破解镁合金多功能协同的核心矛盾，系统阐述该技术的成膜机理、核心性能指标与典型工程应用场景，为镁合金多功能一体化表面处理提供全新的技术路径。

2 镁合金规模化应用的技术瓶颈

2.1 本征理化性能的固有缺陷

镁及镁合金的标准电极电位远低于铝、钢等常见工程金属，腐蚀热力学趋势极强，在湿热、盐雾、酸碱冷凝等环境中极易发生电化学腐蚀；且其腐蚀产物疏松多孔、无保护性，腐蚀会快速向基体内部蔓延，最终造成零部件穿孔、力学性能骤降等失效问题。

在散热性能方面，镁合金本体导热系数优良（纯镁约 156 W/(m・K)），但表面本征红外辐射能力极弱，在8~14 μm 大气窗口波段发射率仅 0.1~0.2，无法通过辐射换热将热量高效耗散至外部环境。在 5G 基站、消费电子、机载电子设备等密闭无风扇场景中，仅靠传导散热难以满足高热流密度器件的温控要求，易引发热积累导致的性能衰减与可靠性风险。

2.2 静电防护与多性能兼容的核心矛盾

传统防腐型表面膜层（如铬酸盐钝化、常规微弧氧化膜）多为宽禁带陶瓷或有机绝缘体系，表面电阻率普遍高于 10¹³ Ω/□，无法导泄摩擦起电、温差起电、感应起电产生的静电荷。在精密电子、储能电池、防爆工况下，高压静电积聚易引发芯片击穿、射频信号干扰，甚至电火花诱发的燃爆安全事故。

行业常规解决方案为后期喷涂防静电漆或复合导电镀层，但该类工艺存在两大固有缺陷：一是外覆涂层会引入额外界面热阻，隔断基体原生导热晶格，导致红外辐射散热能力大幅衰减；二是多层复合涂层孔隙率高、层间结合力弱，盐雾防护性能显著下降，一旦出现划伤，腐蚀会快速向内扩散，无法实现防腐、散热、防静电三者性能的协同统一。

2.3 传统工艺功能集成度不足的局限

现有主流表面处理工艺仅能实现单一核心功能，无法通过单道工序完成多重性能的原位集成。多层复合工艺不仅会提升加工复杂度与质量管控成本，还会增大膜层总厚度（通常超过 50 μm），严重影响精密零件的尺寸精度与装配公差，难以满足高端装备对轻量化、高精度、高可靠性的综合要求。

3 SCCT 一体化表面改性技术原理

3.1 技术体系构成

SCCT 自修复 - 散热 - 抗静电一体化技术（SCCT-SRHAS）以电化学原位转化为核心成膜机理，包含两大协同功能子模块：自修复散热模块（SCCT-SRH）与分级抗静电模块（SCCT-HDAS）。技术全程采用无铬环保配方，在温和电解液体系中，通过液相掺杂与相结构调控手段，在镁合金基体表面原位生成与基体冶金结合的纳米复合陶瓷膜，单道工序即可完成多重功能的一体化集成，具备工艺窗口宽、量产稳定性强、批次一致性可控的特点，适配规模化工业生产需求。

3.2 原位成膜机制

成膜过程中，镁合金基体作为阳极发生微区阳极溶解，基体表层 Mg 原子失去电子生成 Mg²⁺进入界面双电层；在电场驱动下，电解液中的含氧酸根、稀土离子、功能纳米相等组分向基体表面定向迁移富集，通过原位水解 - 缩聚反应生成致密的镁基复合陶瓷相骨架。

同时，纳米导热增强相、高红外辐射功能相、导电功能相与缓释微胶囊修复因子均匀嵌入膜层三维骨架中，形成 “陶瓷相骨架 + 功能相弥散负载 + 自修复单元内嵌” 的复合微观结构。膜层与基体呈现冶金级结合界面，结合强度显著优于物理涂覆型涂层，可耐受宽温域冷热循环与高速砂石冲蚀，服役稳定性优异。

4 膜层性能表征与作用机理

4.1 核心性能测试结果

基于镁合金标准试样，按照现行国家、行业及军用标准对膜层核心性能进行系统测试，核心性能参数如表 1 所示。

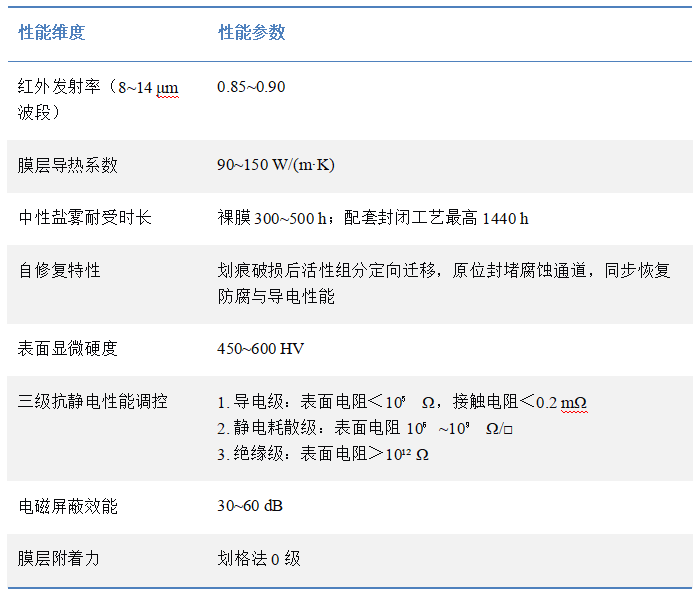

表 1 SCCT-SRHAS 一体化膜层核心性能参数

2. 静电耗散级：表面电阻 10⁶~10⁹ Ω/□

3. 绝缘级：表面电阻＞10¹² Ω电磁屏蔽效能30~60 dB膜层附着力划格法 0 级4.2 自修复 - 散热协同作用机理

SCCT-SRH 模块通过相结构精准调控，在陶瓷膜骨架中原位嵌入高导热纳米增强相与高红外辐射功能相，构建 “本体晶格导热 + 表面辐射散热” 的双效协同换热机制：

（1）连续的陶瓷晶相骨架与基体晶格实现外延式匹配，消除了涂覆型涂层的界面热阻，保障轴向热传导效率，实现热量从基体向膜层表面的高效传递；

（2）高辐射功能相可显著提升 8~14 μm 大气窗口波段的红外发射率，将传导至膜层表面的热量以红外辐射形式高效向外耗散，大幅提升密闭无风扇环境下的被动散热能力。

（3）膜层内部均匀分散的缓释微胶囊修复因子，在膜层出现机械划伤等破损时，可被外界腐蚀介质（水汽、氯离子）触发囊壁破裂，定向释放缓蚀修复组分，通过原位螯合反应在损伤区域生成致密钝化产物，封堵腐蚀扩散通道。修复完成后，膜层的防腐屏障与导热通路同步恢复，保障长期服役可靠性。

4.3 分级抗静电调控机理

SCCT-HDAS 模块采用液相原位掺杂工艺，将纳米石墨 / 金属复合导电相均匀弥散于陶瓷膜三维骨架内部，构建连续稳定的导电渗流网络，实现静电荷的快速导泄。与传统后喷涂防静电工艺相比，该技术具备三大核心优势：

导热通路无阻断：纳米导电相原位内嵌于陶瓷基体骨架中，未破坏原有连续导热晶格结构，膜层导热系数无明显衰减，从本质上解决了传统后涂覆工艺 “导电 - 导热互斥” 的技术矛盾，实现防腐、散热、防静电三者性能协同提升；

性能同步自修复：微胶囊内部同步负载导电活性组分，膜层划伤愈合过程中，导电组分随修复介质同步迁移至损伤区域，在腐蚀屏障重建的同时恢复导电渗流网络，避免局部电荷积聚引发的静电放电风险；

全谱系性能可调：通过精准调控纳米导电相的掺杂浓度、形貌与分散性，可在宽范围内定制膜层表面电阻，精准覆盖导电级、静电耗散级、绝缘级三大性能区间，适配不同服役场景的静电防护等级要求。

5 工程化应用与场景适配

5.1 3C 电子与 5G 通信领域

该技术可应用于轻薄本镁合金中框、基站大功率散热腔体、射频屏蔽壳体、数据中心散热模组等核心零部件。膜层厚度均匀可控，尺寸精度可达 ±2 μm，适配消费电子与通信设备的高精度装配要求；在无风扇密闭散热场景中，可有效优化整机热流分布，提升被动散热效率 5%~12%。

采用静电耗散级膜层可快速泄放装配摩擦与设备运行产生的静电，避免芯片静电击穿与射频信号干扰，通过单道工序即可集成防腐、散热、防静电、电磁屏蔽多重功能，大幅缩减工艺流程与制造成本。

5.2 航空航天与低空经济领域

针对飞行器轻量化散热机箱、机载电子结构件、无人机机身、eVTOL 电控舱等装备，该技术可长效抵御高空冷凝腐蚀与 - 55℃~125℃宽温域交变冲击，在满足轻量化减重指标的前提下，兼顾结构防护与高效散热需求。

机载精密电子舱可定制静电耗散 / 导电双级膜层，满足 GJB 3007A-2009 军用防静电规范，杜绝高空低压环境下的静电放电损伤；无人机储能舱采用导电级膜层，可快速导出电池与机身摩擦静电，规避高空电火花风险，同时兼容海洋空域长周期盐雾腐蚀防护。

5.3 新能源汽车领域

该技术可应用于镁合金电池包壳体、电驱散热腔体、轻量化轮毂、车载雷达支架等零部件，可实现零部件减重 30% 以上，带动整车续航提升 8%~15%。高红外辐射膜层可强化电池、电机的被动散热效果，缩小电芯温差，降低热失控风险。

电池包壳体采用导电级膜层，整车接地后可持续泄放电芯摩擦静电，符合 GB 12158-2024 储能防爆强制规范；膜层优异的耐磨与自修复性能，可耐受底盘砂石刮擦与沿海道路盐雾腐蚀，划伤后自动恢复导电与防腐性能，提升全生命周期服役可靠性。

5.4 工业防爆与智能机器人领域

在储能防爆箱体、人形机器人关节、工业控制散热外壳等场景中，超低电阻导电膜层可快速导除摩擦静电，消除易燃易爆环境中的电火花安全隐患，符合 GB 3836 系列防爆标准对静电泄放的要求。针对机器人关节等往复运动部件，一体化膜层可稳定长效泄放电荷，同时依靠自修复机制抵御往复摩擦磨损，长期维持综合性能稳定。

6 结论

本文提出的 SCCT 自修复 - 散热 - 抗静电一体化表面改性技术，通过微观结构协同设计与电化学原位成膜工艺，突破了传统镁合金表面处理工艺 “功能单一、多重性能难以协同” 的核心瓶颈，实现了长效防腐、导热 - 辐射双效散热、分级抗静电、耐磨防护、电磁屏蔽五大功能的单工序原位集成，填补了国内轻量化基材多功能一体化表面处理的技术空白。

该技术各项性能指标优异，可适配新能源汽车、5G 通信、航空航天、工业防爆等多领域的严苛服役工况。随着高端装备轻量化升级与静电安全需求的持续提升，该技术将进一步推动镁合金材料从 “结构轻量化” 向 “功能一体化” 的规模化商用，助力我国高端装备制造关键表面工艺的自主可控与国产替代。
